電纜檢測現場精準發現局放位置
2019年4月24日四川分公司繼續開展XX供電中心電纜停電檢測項目。檢測：10kV鐵匯線1段，長度1168米；檢測儀器：電纜振蕩波測試儀。
通過數據的分析處理，在排除背景干擾信號后。該電纜A相在102米、984米位置處出現集中局部放電信號，最高放電量分別約為510pC、5074pC；B相無集中局部放電信號；C相在102米、984米位置處出現集中局部放電信號，最高放電量分別約為453pC、2938pC。
針對以上檢測結果隨即匯報現場工作負責人，經負責人匯報后決定現場及時處理缺陷，以下為現場解剖前圖片：

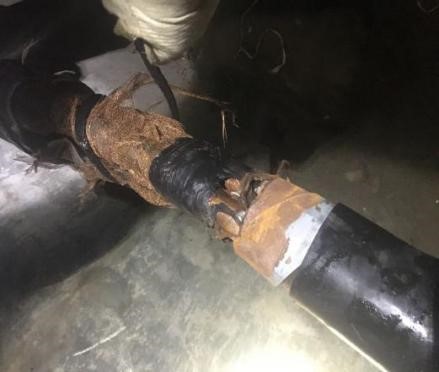

現場剝離外護套

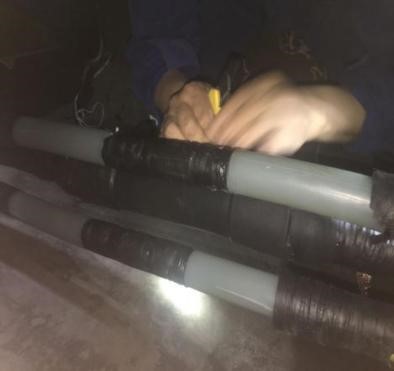

現場對線芯過渡處做剝離處理

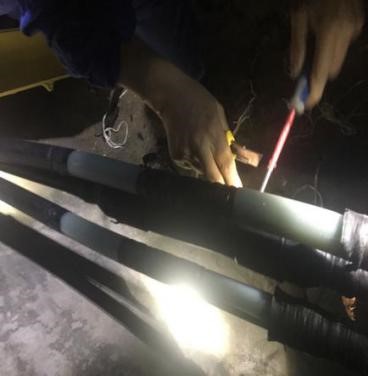

現場對線芯過渡處做剝離處理
經過現場解刨發現電纜中間接頭主絕緣倒切角不平整，并且主絕緣與半導電層對接處不平滑存在階梯型狀態，此外，半導體層剝離不整齊，且沒有進行倒角處理，半導體屏蔽斷口場強分布沒有應力控制措施，外加半導電層與主絕緣表面的硅脂涂抹不均，電纜運行一段時間后因硅脂干涸，主絕緣與冷縮管之間的界面將產生氣隙，在試驗和實際運行中產生局部放電，如果不及時處理局部電場將會加劇最終可能導致電纜停電事故。以下為現場解剖后圖片：

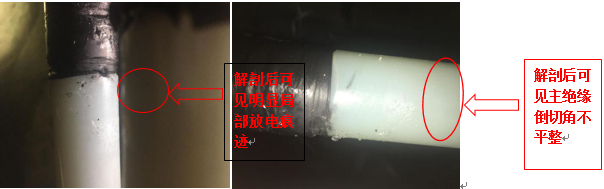

主絕緣與絕緣帶縫隙處的局放痕跡 主絕緣倒切角不平整存在局部缺

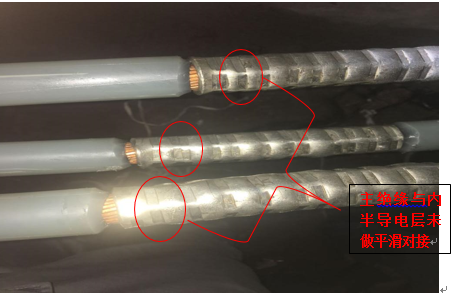

主絕緣與內半導電層未做平滑對接且切角不均勻

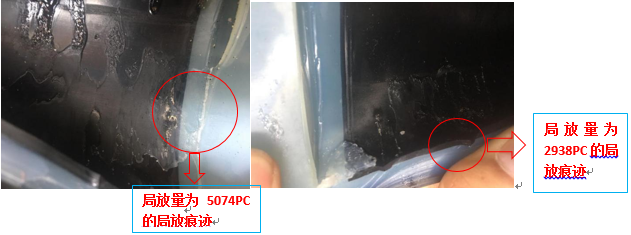

冷縮套管內壁處明顯可見的局放痕跡

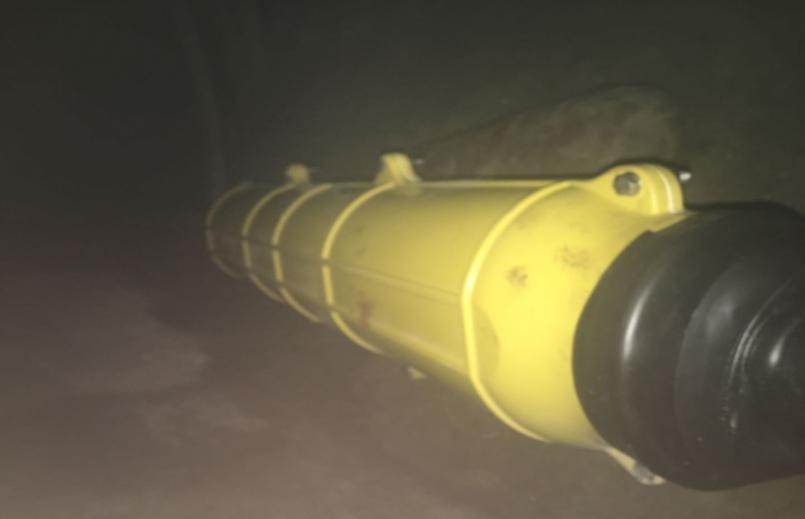

中間接頭重新做冷縮處理后圖片
本次測試，分公司的工作得到客戶的認可，準確計算分析出電纜局部放電位置，配合運維人員及時將電纜隱患和缺陷消除在萌芽狀態，確保電纜健康、安全地投入運行，切實提高線路設備的供電可靠性。
