成都高新雙段局放試點
配網架空線路及沿線設備常年暴露在室外，易受天氣影響，導致其故障率常年居高不下。據統計，配網架空線路及沿線設備故障中，絕緣故障在其中占絕大 多數。局部放電作為絕緣故障的早期表征已經被證明是一種有效的故障預警方式， 電力系統電力設備絕緣狀態評估領域得到了大量的應用。對于架空線路而言，以 局部放電缺陷位置為依據可將其分為線路局部放電缺陷和沿線設備局部放電缺 陷，常見的線路局部放電缺陷主要包括樹害、異物等，常見的沿線設備局部放電 缺陷主要包括設備表面污損（絕緣子、避雷器、斷路器等）、鳥害、變壓器內部 放電、分線開關內部放電等。因此，開展架空線路及沿線設備中的局部放電缺陷檢測能夠有效避免可能出現的絕緣故障。

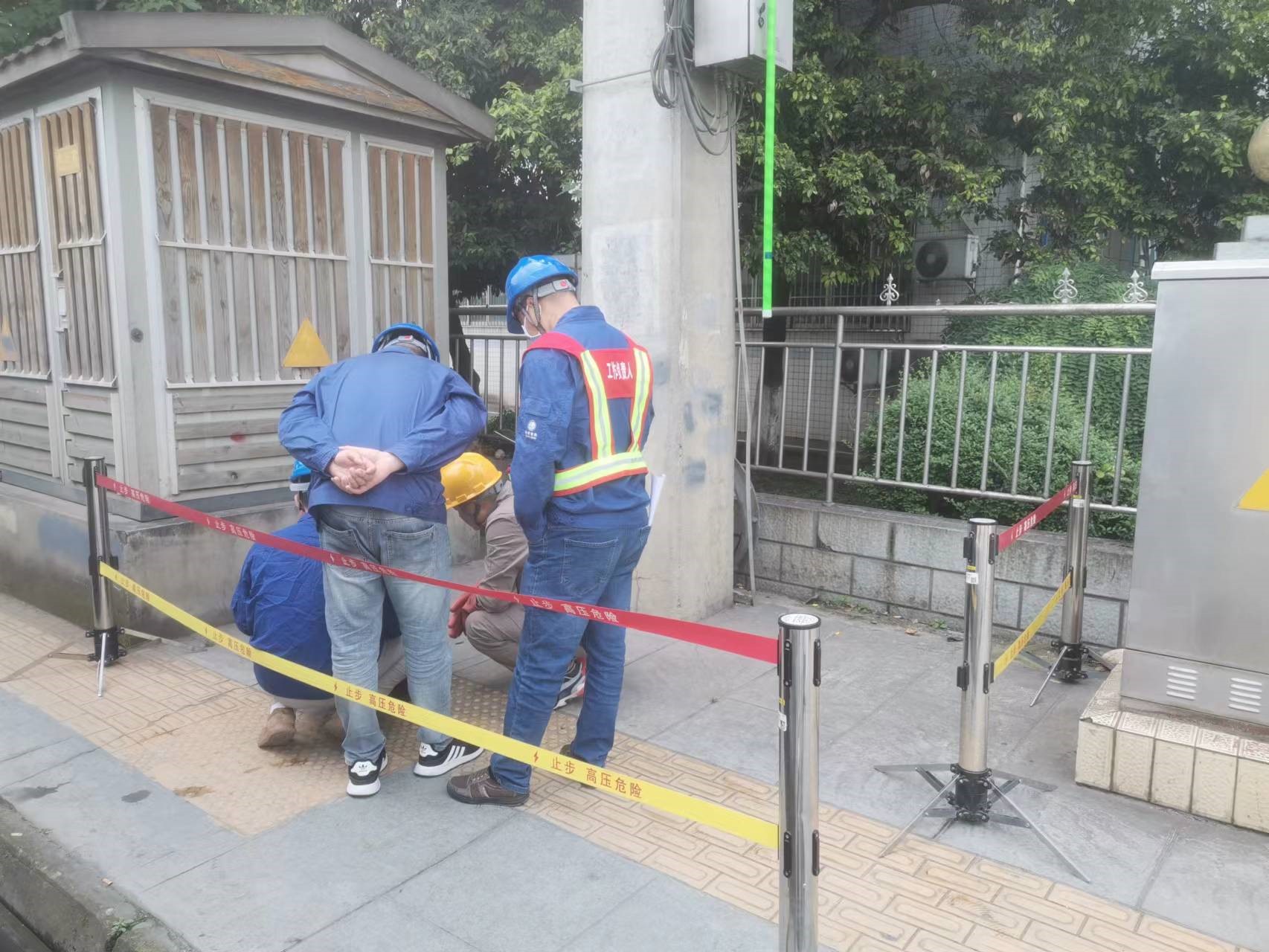

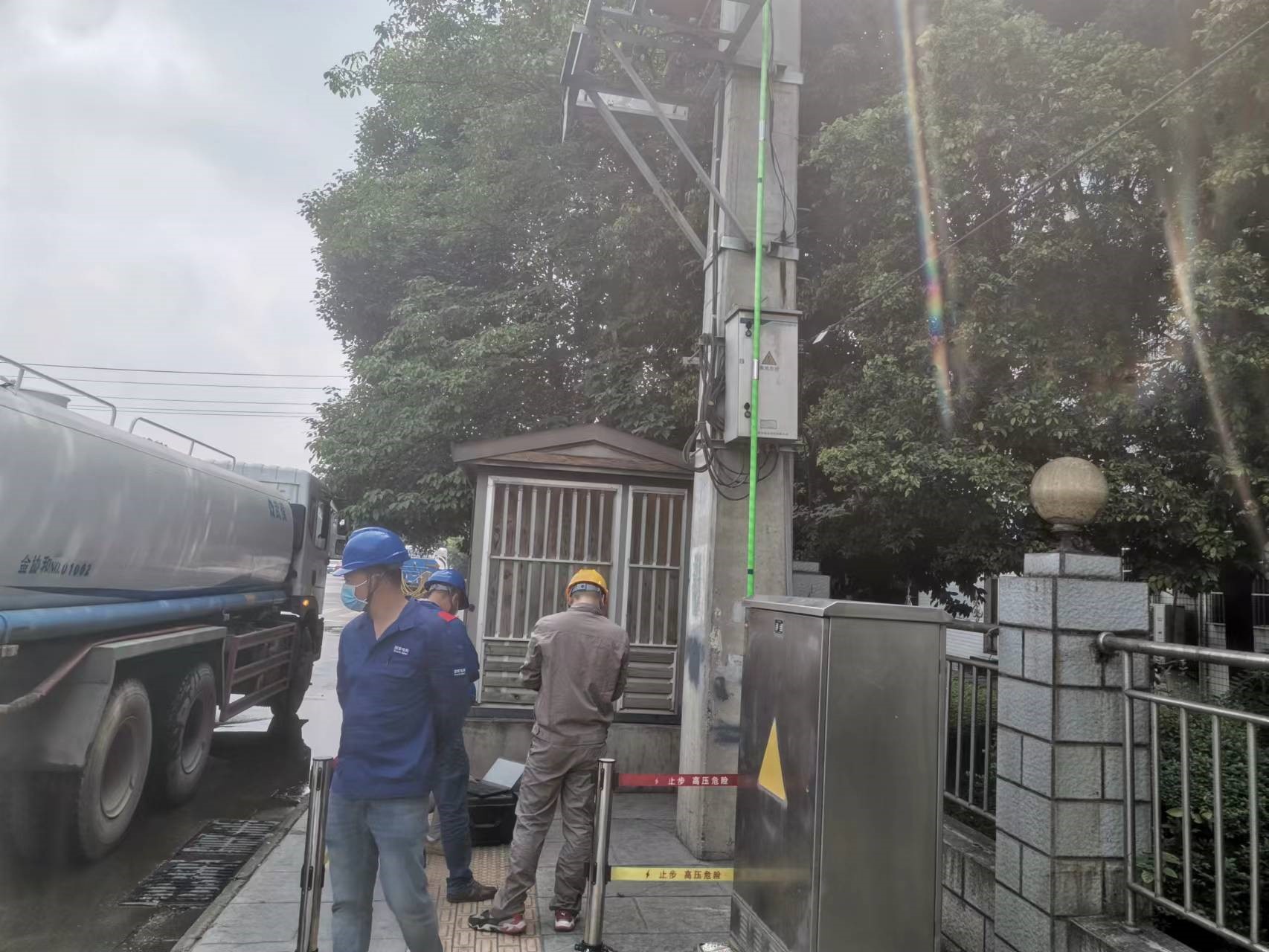

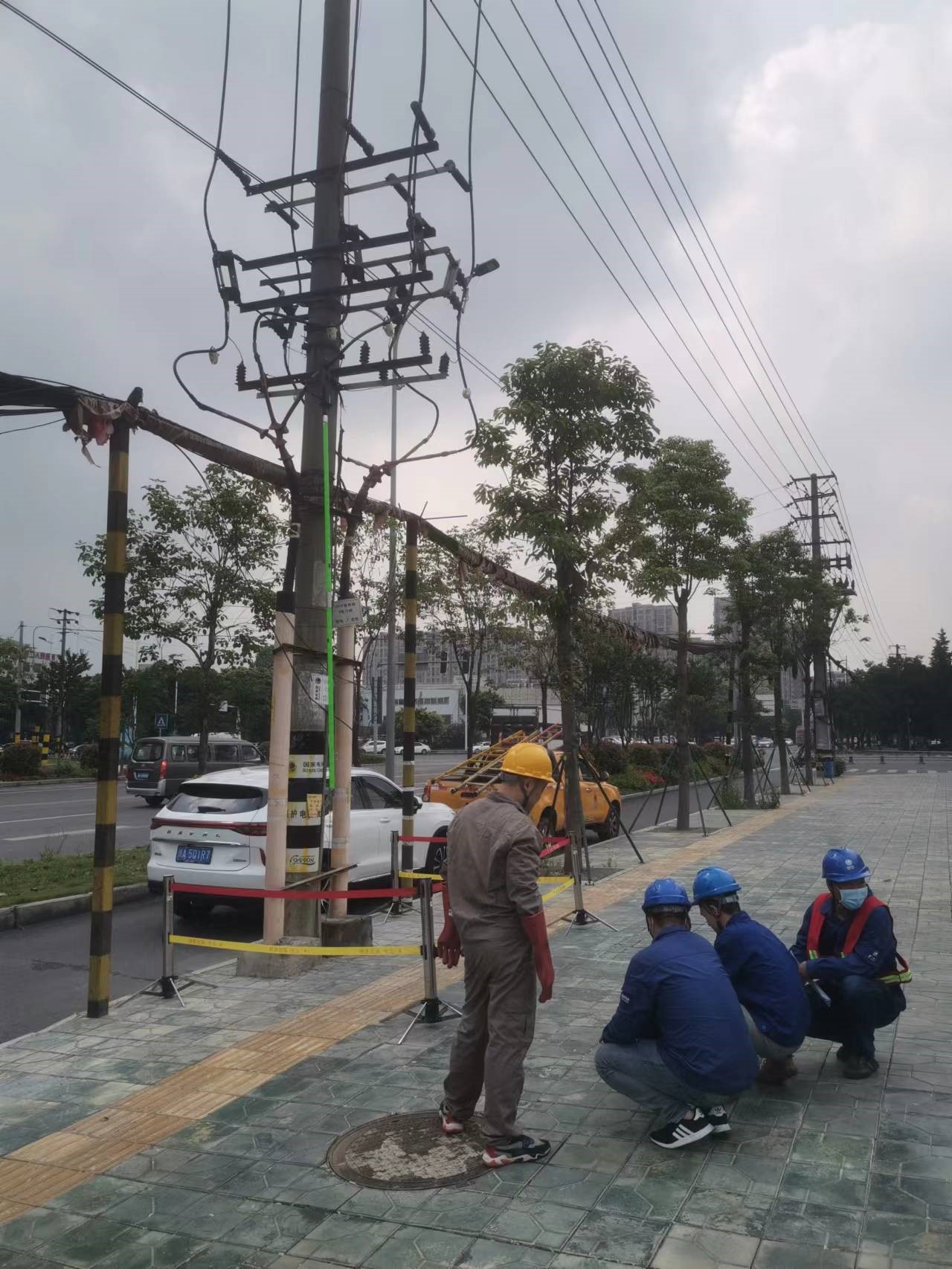

四川分公司應成都高新公司要求，于2022年5月12日對所轄3條10kV架空配網線路開展雙端局放試點工作，雙端局放技術原理如下：當架空線路或沿線設備中出現局部放電現象時，局部放電信號會以脈沖電流行波的方式沿著架空線線路向兩端傳播，如下圖 1 所示，因此，通過安裝在架空線路上的高頻電流互感器就能夠?qū)崿F(xiàn)遠端情況下的線路局部放電檢測。相較于傳統超聲波檢測工作，該項工作的優勢能極大減少人工投入和時間成本，在局放定位和故障分析方面具有一定的優勢。
圖1 局部放電在架空線路上的傳播
