阿瓦提縣城110千伏輸變電工程110千伏線路篇
阿瓦提縣城110千伏線路施工圖設計階段開始于2021年1月。通過前期工作的總結，進行本項目施工圖階段的設計。
施工圖設計階段是項目實施的前提，通過對現場詳細的勘察，對各部分技術內容不斷的完善、對各部分圖紙精心的審核及修改，最終給本工程施工圖設計階段畫上了一個完美的句號。
在設計過過程中也遇到了不同的問題，經過和各方的溝通，最終解決了遇到的所有問題。

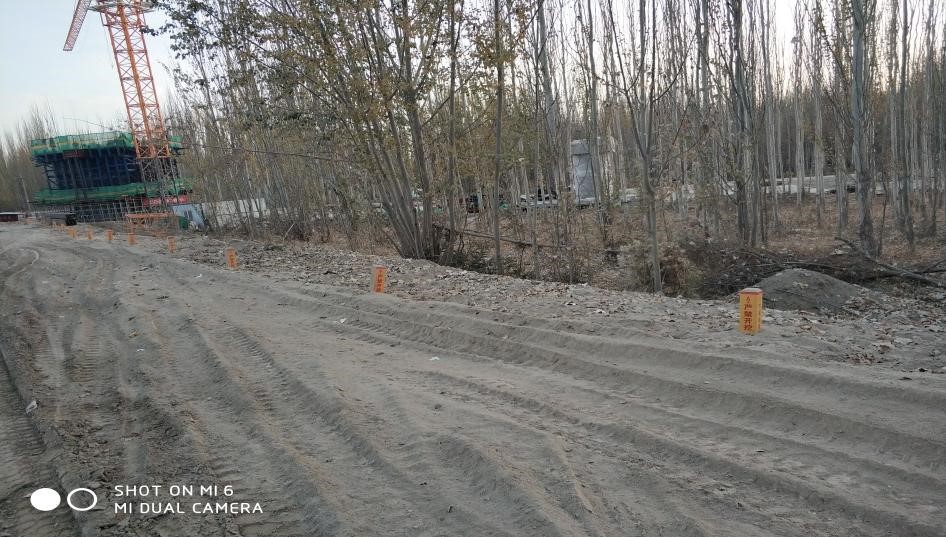

一、由于基本農田的限制，線路通過大片的樹林帶，需要砍伐很多的樹木，砍伐費用較高。為了解決這個問題，我們的設計人員與阿瓦提縣自然資源局人員不斷的進行溝通，經過了三次線路路徑的調整，才確定了最終設計方案。
二、本工程110千伏線路跨越在建阿克蘇至阿拉爾鐵路，根據相關部門提供的跨越段圖紙，通過對相關規范的學習，對該段線路進行專門的設計。根據《國家電網有限公司關于印發十八項電網重大反事故措施（修訂版）的通知》（國家電網設備〔2018〕979號）要求，跨越鐵路應采用獨立耐張段跨越，且跨越塔兩側檔距之比不宜超過1:2?！叭纭睂?dǎo)線應選擇技術成熟、運行經驗豐富的產品，地線宜采用鋁包鋼絞線，光纜宜選用全鋁包鋼結構的OPGW光纜。“三跨”地線懸垂應采用獨立雙串設計，耐張串連接金具應提高一個強度等級。
通過本項目工程施工圖設計階段工作，我更加深入接觸了110千伏線路的設計知識、設計要點，通過各方合作協調，最終解決了工程中遇到的各種問題，對后續相關線路設計工作方面，積累了更多的經驗，提高了相關線路設計水平。
